【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 333 | ||
產品名稱 | 洗掃車 | 產品型號 | HCQ5075TXSEQ6 | ||
總質量(Kg) | 7360 | 罐體容積(m3) | |||
額定載質量(Kg) | 1780 | 外形尺寸 | 6200,5998×2000×2660,2600 | ||
整備質量(Kg) | 5450 | 貨廂尺寸 | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 3 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 27.7/13 | 前懸/后懸 | 1055/1837,1055/1635 | ||
軸荷(Kg) | 2640/4720 | **高車速(Km/h) | 110 | ||
備注 | 該車用于清掃、清洗路面垃圾，主要裝置為箱體及洗掃系統裝置；隨底盤選裝前面罩，前保險杠，前組合燈具，前霧燈，排半駕駛室。側面防護裝置由專用裝置替代，后防護裝置材料材質：Q235，連接方式：螺栓連接，后部防護裝置截面尺寸(寬×高)50×120(mm)，后部防護離地高度：350mm。ABS型號/廠家：ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。 | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1075SJ3CDF | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 2700,2950,3308 | ||||
輪胎規格 | 7.00R16 | ||||
鋼板彈簧片數 | 6/6+5,3/3+3 | 前輪距 | 1525,1519 | ||
燃料種類 | 柴油 | 后輪距 | 1498,1516,1586,1670 | ||
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||||
【發動機參數】 | |||||
| 發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
| D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60 | 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 | 1999 2360 3707 2300 | 93 103 95 85 | ||

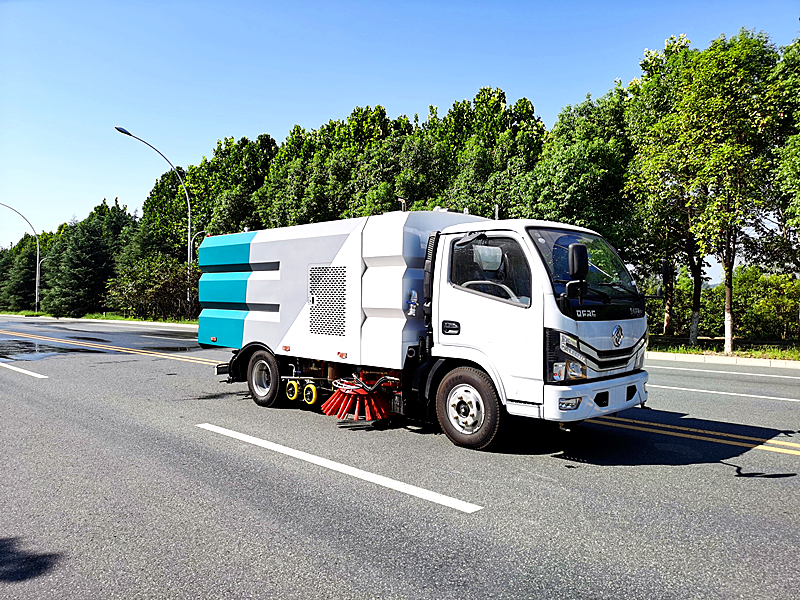

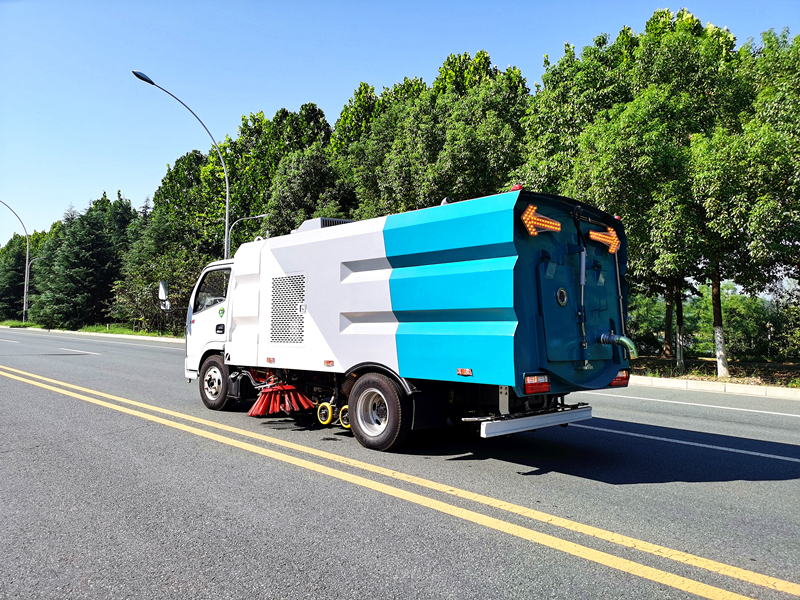

 | 洗掃車是集掃路車、灑水車和高壓清洗車 功能于一體的新型路面清洗設備，特別適用于 清潔城市道路路面、路緣、路緣石。對路面的
粉塵有著傳統掃路車、灑水車、高壓清洗車無 法做到的清潔功能，能在一次作業中完成清 掃、高壓清洗和垃圾、污水收集，而且具有高

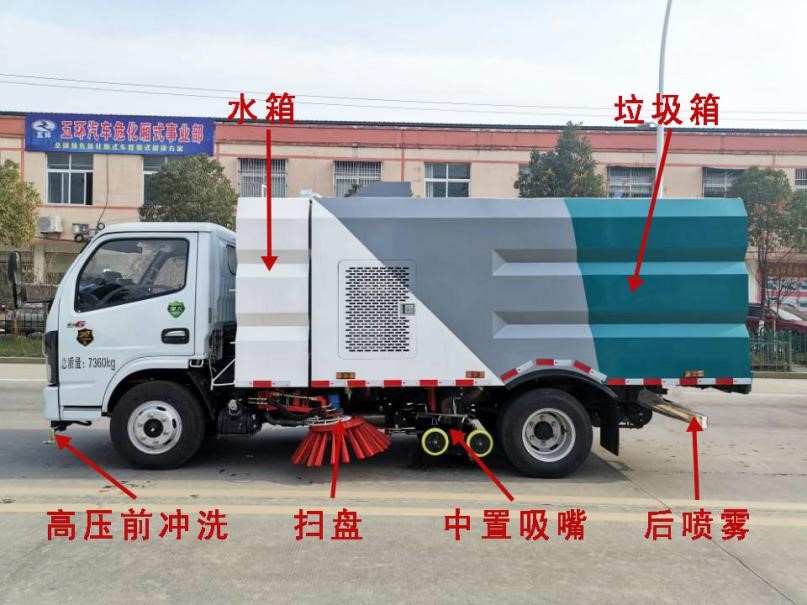

壓噴霧降塵功能。洗掃車采用“中置兩立掃+ 中置寬幅吸嘴+內置高壓水噴桿+左、右高壓側 噴桿”裝置結構。 水箱容積3立方，垃圾箱容積2.5立方。 |

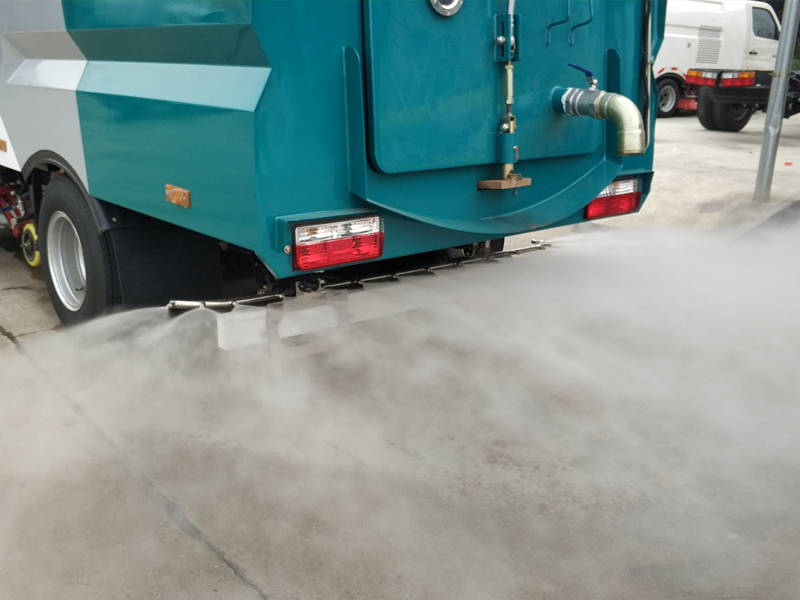

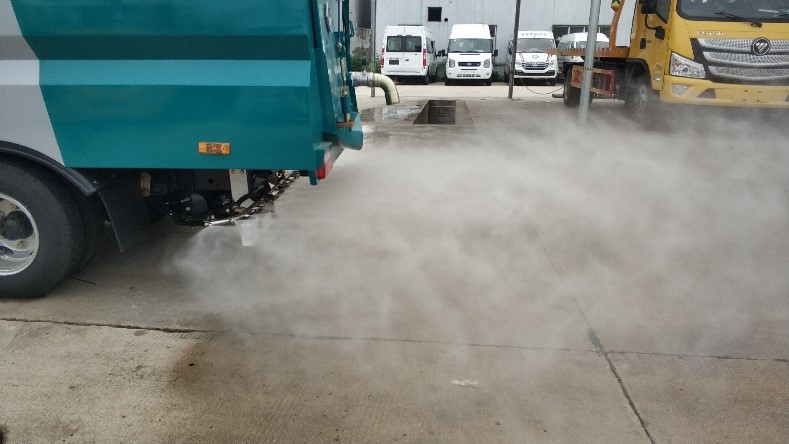

 | 由GTM高壓水泵產生的后噴霧，可以在洗掃過程中對路面進行噴灑保濕，起到美化路面的作用。 |
 | 左右噴桿安裝在吸盤上，隨吸盤升降，結 構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果，可方便清洗路緣和石立面。 |
 | 廂體采用傾翻卸料，帶高壓沖洗自潔裝置。垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料，沖洗附著在箱體內壁上的殘留垃圾。 |

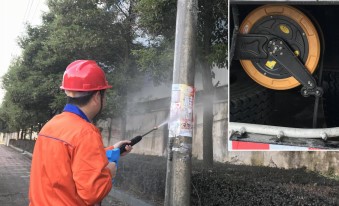

 | 洗掃車右后側裝有機械式自動卷繞沖洗卷盤，配 17m 高壓軟管，可用于清行車身和其 他需要清洗的地方。手持不銹鋼噴**配快速接 頭，能方便地與沖洗卷盤連接或脫開，產生的 高壓水流可輕松沖去路邊小廣告。 |

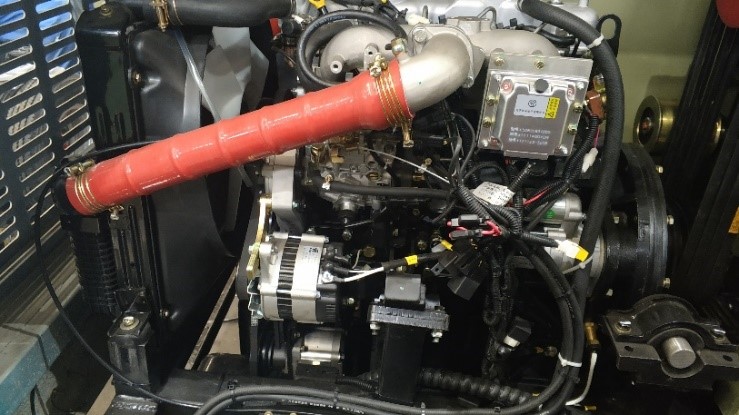

 | 副發動機：康明斯140副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔作用。 |

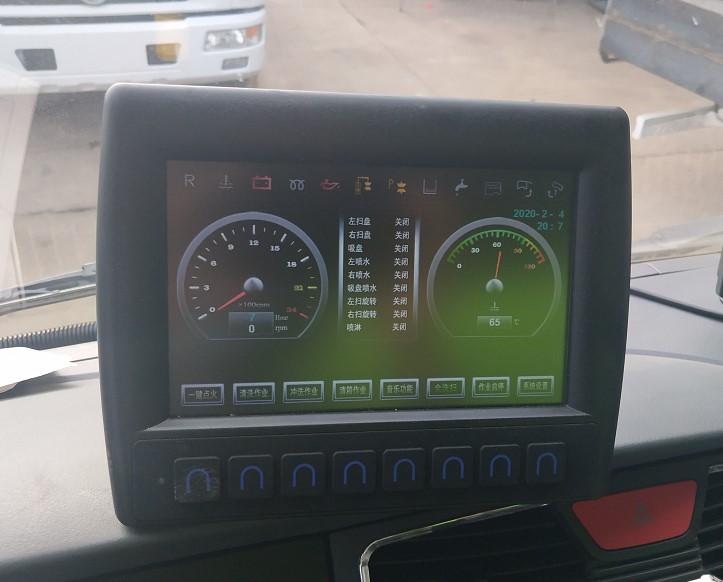

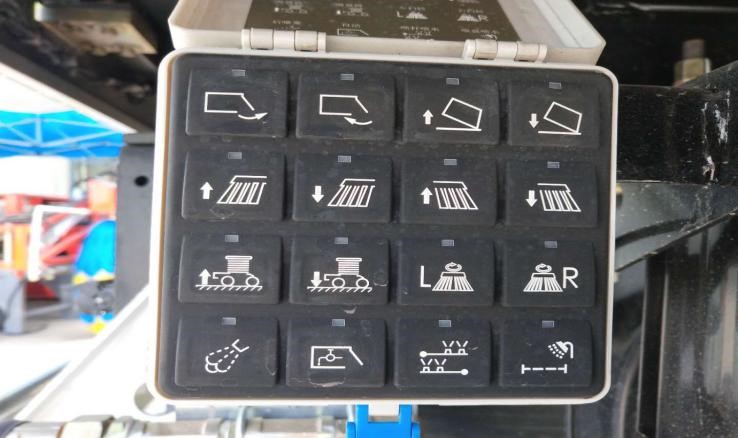

 | 駕駛室**開關：集成疊加設計，PLC駕駛室電液集中**，方便操作。 |

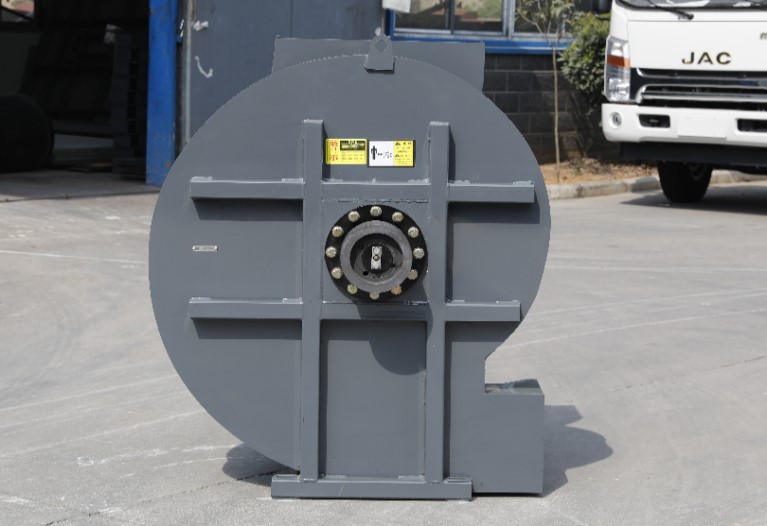

 | 風機：副發動機和風機是清掃車的兩大核心部 件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔 作業。風機采用大功率耐磨離心式免維護風機，無噪音，效率高風量大，使用壽命長。 |

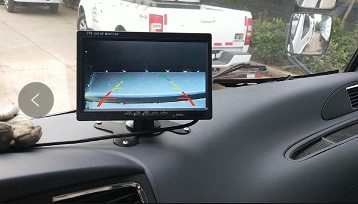

 | 監控屏：洗掃車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上，**大限度的保證清吸效果。 |

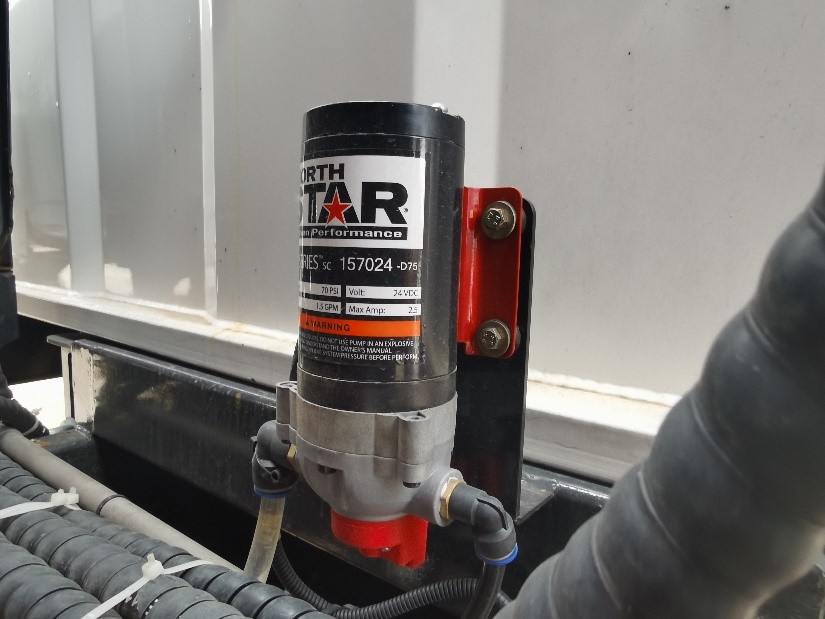

 | 電磁隔膜泵：北極星電子隔膜泵（一個），**掃刷上方 的噴水支架，有效對掃盤掃刷產生的二次揚塵進行抑塵。 |

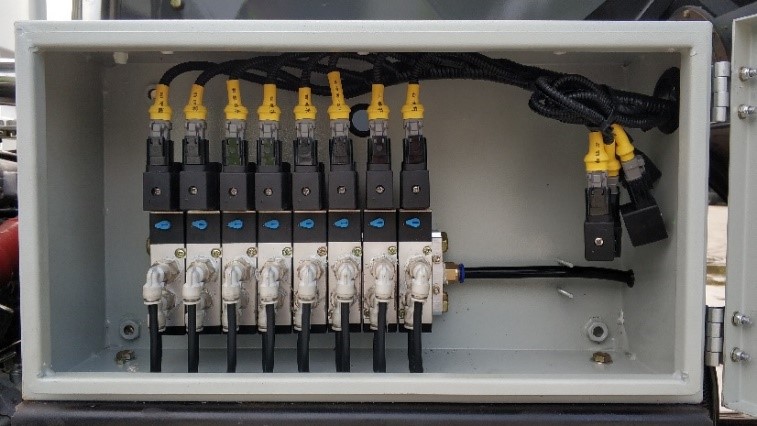

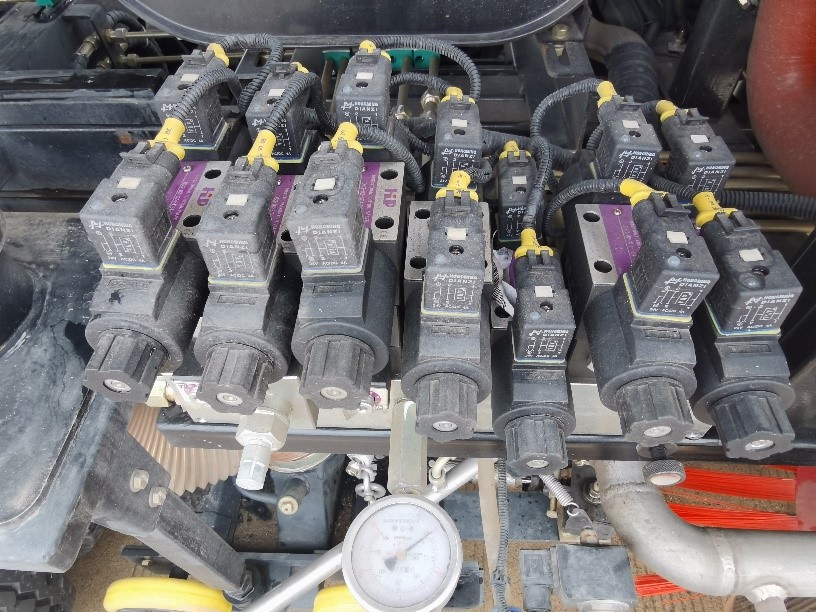

 | 電磁閥組：海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。 |
 | 馬達：擺線馬達采用三洋，能帶動掃刷高速旋轉，使用壽命長，穩定可靠，故障率低。 |

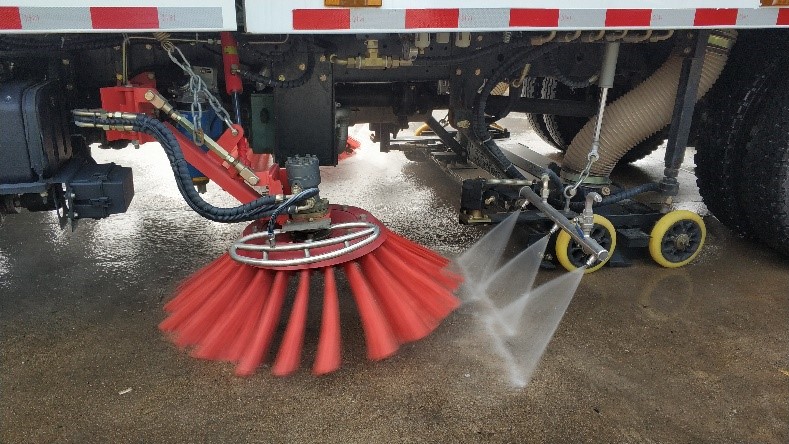

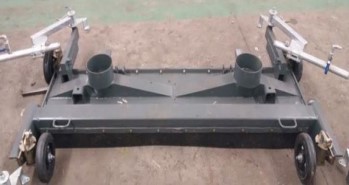

 | 吸盤、吸嘴：吸嘴內設有噴水桿，高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。 |
 | 高壓水泵：采用GTM柱塞式高壓水泵，流量合適，壓力高，允許**大壓力達到 12Mpa,耐腐蝕，不阻塞。 |
 | 尾部操作盒：裝在車輛尾部，方便維修操作和排除故障。 |
 | 高壓分水閥：高壓分水閥是由高壓卸荷閥和高壓調壓閥組成，卸荷閥的主要功能是自動**泵的卸荷或加載，能更好的保護高壓水泵等關鍵零部件，為高壓水路系統正常作業提供保障。 |

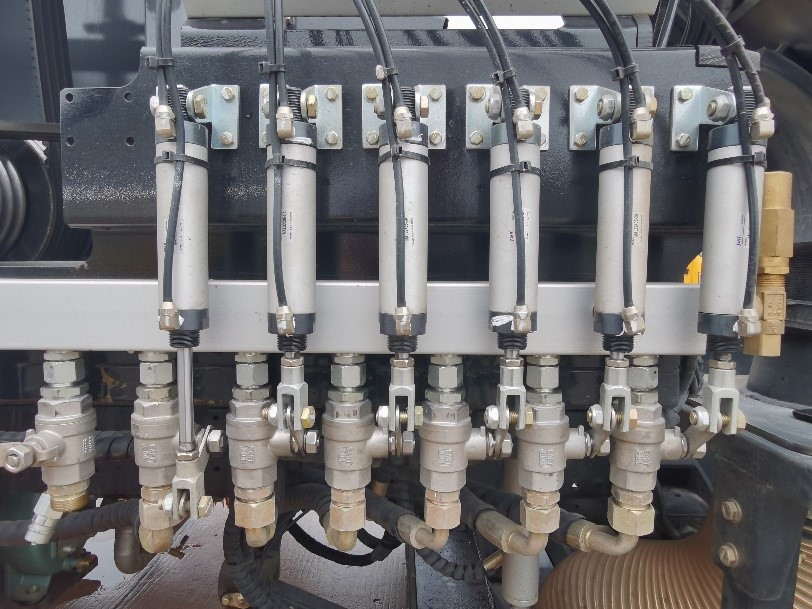

 | 氣動**箱：實時查看氣動**閥機械作業情況，也能**時間排查問題所在，降低氣動閥故障率，延長車輛作業時長。 |
整車 | 車型 | 洗掃車 |
整車型號 | HCQ5075TXSEQ6 | |
外形尺寸 | 6200,5998×2000×2660,2600 | |
前懸/后懸 | 1055/1837,1055/1635 | |
接近角/離去角（°） | 27.7/13 | |
總質量 | 7260 | |
整備質量 | 5450 | |
軸荷（前軸/中后軸）（kg） | 2640/4720 | |
底盤 | 品牌 | 東風 |
型號 | EQ1075SJ3CDF | |
駕駛室 | 多利卡 | |
軸距 | 3308 | |
輪胎 | 175R14LT 8PR | |
上裝 | 副發動機 | 江鈴64kw |
水箱/垃圾箱容積（m3） | 3/2.5 | |
清掃寬度 | 2.8 | |
清掃效率 | ≥98% | |
作業速度（km/h） | 5-20 | |
作業能力（㎡/h） | 56000 | |
垃圾箱**大舉升角度/時間（°/s） | 40/30 |
洗掃車性能特點：
1、高壓水泵****，可隨時進行掃路作業或清洗作業功能的切換，集掃路車和清洗車于一體，一車多用，四季可用。
2、整車采用“中置二盤掃+中置V型噴水架+吸嘴結構”配置。
3、采用小流量高壓水泵，清洗能力強；采用高壓離心風機，抽吸能力強。
4、高壓清洗系統采用"V型噴管和吸嘴無間隙高壓噴嘴裝置”布置形式。
5、采用污水排放裝置，對污水、淤泥進行有效分離?？呻S時根據垃圾箱內污水情況將污水單獨排放，有效延長洗掃車連續作業時間，提高作業效率。
6、垃圾箱具有自動傾翻卸料功能，內設高壓清洗裝置，可快速沖洗垃圾箱。
7、配備高壓清洗**，能對全車進行自清潔。
8、掃盤、左右噴管伸縮臂具有避障保護裝置。
9、采用CAN智能化總線**系統，駕駛室內即可實現操作所有動作的執行。
